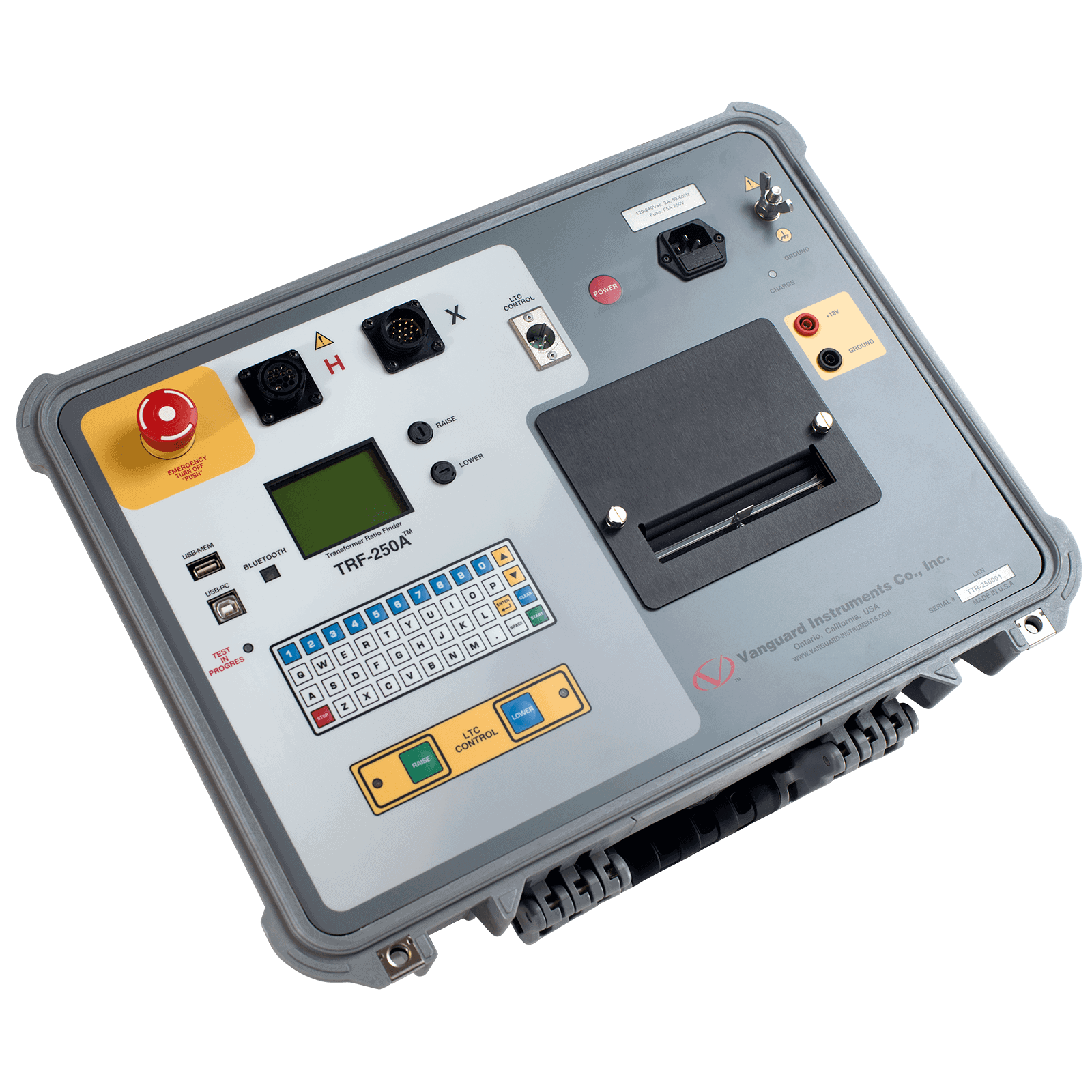

TRF-250 A
Medidor de relación automático a batería del transformador trifásico
El TRF-250A es la versión a batería del TRF-250. Su batería ofrece aproximadamente 3 horas de uso continuo. El TRF-250A cuenta con un cargador incorporado que permite utilizar la unidad mientras se está cargando.
El TRF-250A proporciona un voltaje de prueba de 250 Vca, una interfaz inalámbrica Bluetooth para PC, y cuenta con un teclado de membrana de estilo “QWERTY” de 44 teclas. Todas estas características mejoran en gran medida la precisión de las lecturas de la relación de vueltas, la facilidad de operación y la confiabilidad.
El TRF-250A determina la relación de vueltas del transformador bajo prueba utilizando el método de medición IEEE C57.12.90. El rango de la relación de vueltas va desde 0,8 a 50000 a 1. La relación de vueltas del transformador, la corriente de excitación y la polaridad del devanado se muestran en la pantalla LCD gráfica incorporada de 128 x 64 píxeles. El TRF-250A puede usarse como una unidad independiente o puede ser controlado por computadora.
ALL VANGUARD TRANSFORMER TESTERS
CARACTERÍSTICAS Y BENEFICIOS
- Funcionamiento a batería
- Rango de relación: 0.8 – 50000: 1
- Capaz de detectar 130 tipos diferentes de transformadores trifásicos definidos por ANSI, IEC y normas australianas
- 4 voltajes de prueba: 4 Vca, 40 Vca, 100 Vca y 250 Vca
- Medición del ángulo de fase y la corriente de excitación
- Interfaces Bluetooth y USB para PC
- Impresión térmica de 4.5″ de ancho
CABLES
[8000-0005] USB Cable [ 6' (1.83m) ]
Número de pieza del cable: 8000-0005[8000-0009] H Single Phase Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0009[8000-0010] H Extension Cable [ 25' (7.62m) ]
Número de pieza del cable: 8000-0010[8000-0011] X Single Phase Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0011[8000-0012] X Extension Cable [ 25' (7.62m) ]
Número de pieza del cable: 8000-0012[8000-0013] H 3-Phase Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0013[8000-0014] X 3-Phase Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0014[8000-0015] LTC Control Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0015[8000-0016] Power + Ground Combination Cable
Número de pieza del cable: 8000-0016
ESPECIFICACIONES TÉCNICAS
| TIPO | Medidor de relación de giro de transformador trifásico automático, liviano y portátil |
| ESPECIFICACIONES FÍSICAS | 18″ An. X 5″ Al. X 12″ D. (45.7 cm x 12.7 cm x 30.5 cm); Peso: 20 libras (9.1 kg) |
| POTENCIA DE ENTRADA | 100 – 240 Vca, 50/60 Hz |
| MÉTODO DE MEDICIÓN | ANSI / IEEE C57.12.90 |
| RANGO DE MEDICIÓN DE RELACIÓN DE VUELTAS | 0.8 – 50000 a 1 |
| BATERÍAS | Dos baterías de plomo ácido (12V, 2AH) brindan hasta 3 horas de funcionamiento |
| CONTACTO LTC | 240 Vca, 2A |
| PRECISIÓN DE RELACIÓN DE VUELTAS TÍPICA | 4 Vca: 0.8 – 1000 (±0.08%), 1001 – 4000 (±0.1%), 4001 – 15000 (±0.25%)
40 Vca: 0.8 – 1000 (±0.05%), 1 001 – 4000 (±0.1%), 4001 – 15000 (±0.25%), 15001 – 20000 (±0.4%) , 20001 – 50000 (±0.5%) 100 Vca: 0.8 – 1000 (±0.05%), 1 001 – 4000 (±0.1%), 4001 – 15000 (±0.25%), 15001 – 20000 (±0.4%), 20001 – 50000 (±0.5%) 250 Vca: 0.8 – 1000 (±0.03%), 1 001 – 4000 (±0.1%), 4001 – 15000 (±0.2%), 15001 – 20000 (±0.4%), 20001 – 50000 (±0.5%) |
| VOLTAJES DE PRUEBA | 4 Vca a 120 mA, 40 Vca a 50 mA, 100 Vca a 20 mA, 250 Vca a 10 mA |
| RANGO DE LECTURA ACTUAL | 0 – 1 amperio, precisión: ± 0.1 mA, ± 2% de la lectura (± 1 mA) |
| PANTALLA | pantalla LCD retroiluminada (128 x 64 píxeles); visible en la luz del sol brillante y niveles de poca luz |
| MEDICIÓN DE ÁNGULOS DE FASE | 0 – 360 grados; precisión: ± 0.2 grados (± 1 dígito) |
| IMPRESORA | impresora térmica incorporada de 4.5″ de ancho |
| INTERFACES DE LA COMPUTADORA | Bluetooth, puerto USB |
| SOFTWARE DE LA PC | El software basado en Windows® de análisis de relación de vueltas del transformador está incluido en la compra |
| ALMACENAMIENTO DE REGISTRO DE PRUEBA INTERNA | almacena 112 registros de prueba completos del transformador, cada registro contiene el encabezado del registro de prueba y hasta 99 lecturas |
| ALMACENAMIENTO DEL PLAN DE PRUEBA INTERNA | almacena hasta 128 planes de prueba de transformadores; los planes pueden ser transferidos a la PC. |
| ALMACENAMIENTO DE REGISTRO DE PRUEBA EXTERNA | hasta 999 registros de prueba en una unidad flash USB externa (unidad no incluida) |
| SEGURIDAD | diseñado para cumplir con las normas UL 61010A-1 y CAN/CSA C22.2 No. 1010.1-92 |
| HUMEDAD | 90% RH a 40°C (104°F) sin condensación |
| TEMPERATURA | En funcionamiento: -10°C a +50°C (+15°F a +122°F) |
| Almacenamiento: -30°C a +70°C (-22°F a +158°F) | |
| ALTITUD | 2000 m (6562 ft) con las especificaciones de seguridad completas |
| CABLES | Un juego monofásico de 15 pies (4.57 m), un juego trifásico de 15 pies (4.57 m), un juego de extensión de 25 pies (7.62 m), una conexión a tierra de seguridad, un USB, bolsa para cables |
| OPCIONES | maletín de transporte, cables trifásicos H y X de 30′ (9.14 m), cables monofásicos H y X de 30′ (9.14 m) |
| GARANTÍA | Un año en piezas y trabajo |
| Las especificaciones son válidas a voltaje nominal y temperatura ambiente de +25˚C (+77˚F). Última actualización el 21 de enero de 2019 | |
NÚMEROS DE IDENTIFICACIÓN DE PIEZAS
- 9106-UC [TRF-250A]
- 9106-SC [TRF-250A shipping case]
