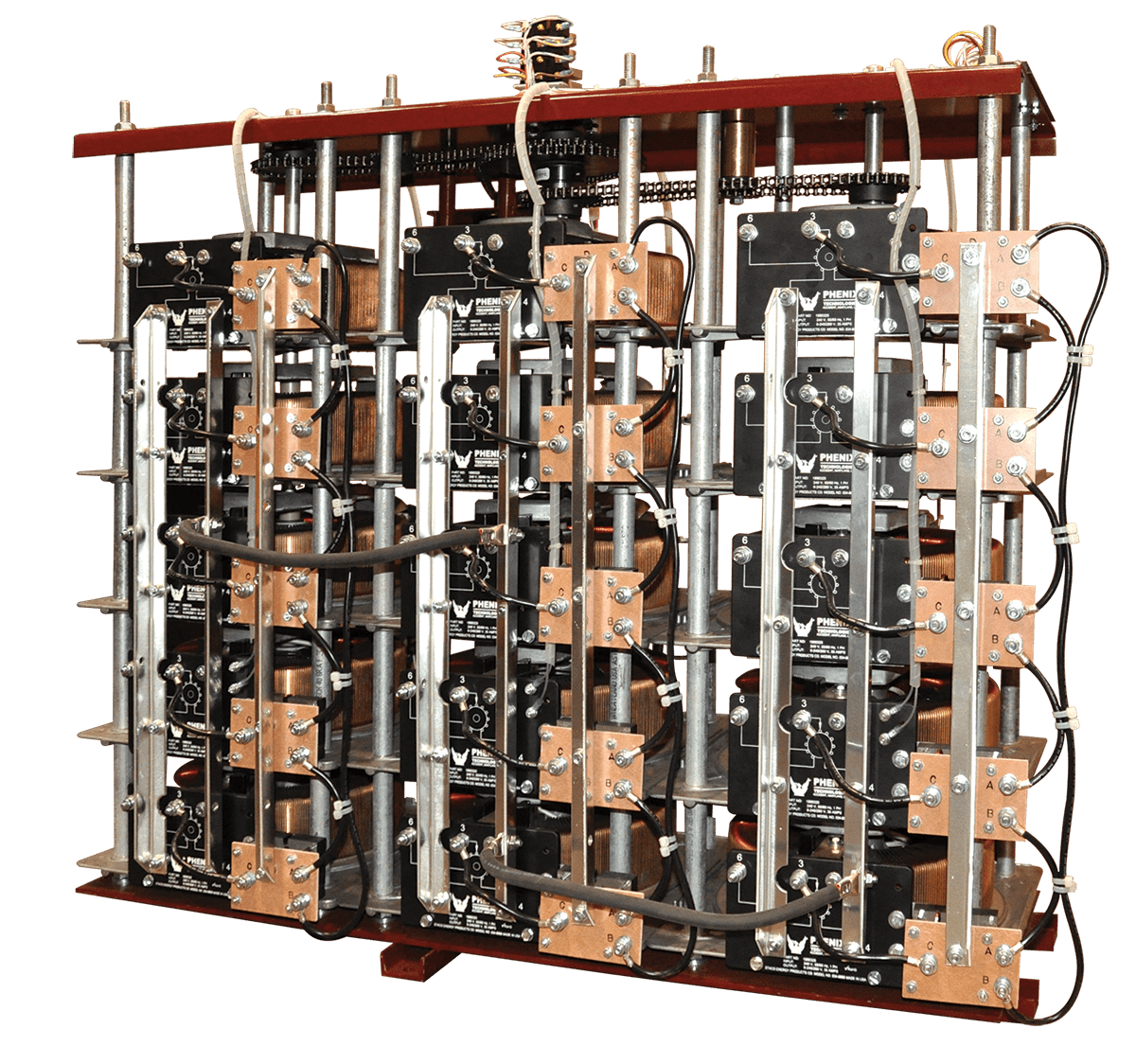

Transformateurs toroïdaux variables, 10-300 kVA
Source d’énergie polyvalente
Les TOVT offrent une tension de sortie réglable en continu pour des entrées allant de 120 à 600 Volts CA et fournissent une tension de sortie en pourcentage de la tension d’entrée dans une plage allant de 0 à 100 % ou de 0 à 117 %.
Les TOVT sont des autotransformateurs simples et efficaces qui se distinguent par leur forme unique. Les enroulements en cuivre comprennent un noyau toroïdal pour former une hélice toroïdale. La face extérieure des enroulements est exposée afin de fournir un chemin pour la collecte du courant. Un balai en carbone traverse les enroulements au moyen d’un sélecteur de tension de sortie, ou oscillateur. Cet oscillateur démarre au centre du tore et tourne à un maximum de 318 degrés autour de la face du transformateur. Il en résulte une tension de sortie qui varie de façon linéaire en proportion de l’angle de rotation de l’oscillateur. En empilant plusieurs transformateurs sur un arbre commun et en les câblant en série et/ou en parallèle, la tension de la ligne peut être doublée et le courant et la puissance nominale en kVA augmentés en conséquence
FONCTIONS MÉCANIQUES
- Configurations monophasées et triphasées
- Unités motorisées et manuelles disponibles
- Le temps de montée standard pour les unités CA est de 60 secondes, et de 15 secondes pour les unités CC.

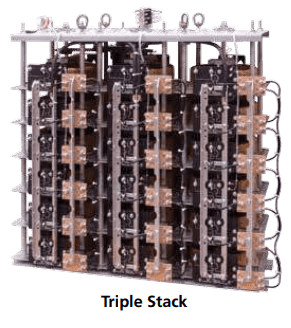

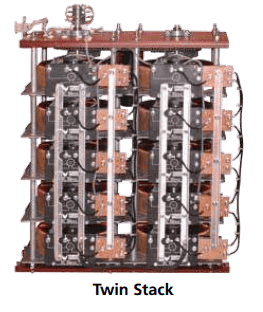

- Conception empilable pour une large gamme de KVA
- La précision de l’assemblage permet de prolonger la durée de vie avec un minimum d’entretien
- Ventilateurs de refroidissement individuels
CARACTÉRISTIQUES ÉLECTRIQUES
- Entrées de tension de ligne de 120 à 600 Volts CA
- Tension de sortie de 0 à 17 % au-dessus de la tension de la ligne
- Les configurations parallèles comprennent des bobines antiparasites
- Capacité de surcharge de 250 % pendant 2 minutes
- Schéma de câblage situé sur la plaque à bornes
ENTRAÎNEMENT
Pour les applications à faible KVA, les ensembles TOVT peuvent être actionnés manuellement pour assurer un contrôle précis de la tension. Pour automatiser la commande automatique et obtenir des puissances plus importantes, un entraînement motorisé est nécessaire. Les unités motorisées sont équipées d’une chaîne et de pignons qui peuvent être manipulés pour modifier la vitesse de l’oscillateur par rapport au régime du moteur, ce qui permet d’augmenter ou de réduire le temps de régulation. Des interrupteurs de fin de course sont installés aux limites supérieures et inférieures des enroulements pour empêcher tout dépassement du sélecteur de tension. En outre, il est possible d’utiliser des moteurs à courant continu pour obtenir un taux de montée variable.
ENVELOPPE
Chaque unité TOVT est équipée de points de levage pour pouvoir la déplacer à l’aide d’un pont roulant. Des coffrets/armoires IP21 sont également disponibles et permettent de définir la catégorie de protection conformément à la norme IEC 529. Les boîtiers IP21 protègent contre la pénétration des objets solides d’un diamètre de 12 mm ou plus, ainsi que les gouttes d’eau. L’enceinte est fabriquée en acier épais recouvert d’une peinture durable à base de polyuréthane. La base de l’armoire repose sur des patins
en acier pour le déplacement par chariot élévateur.

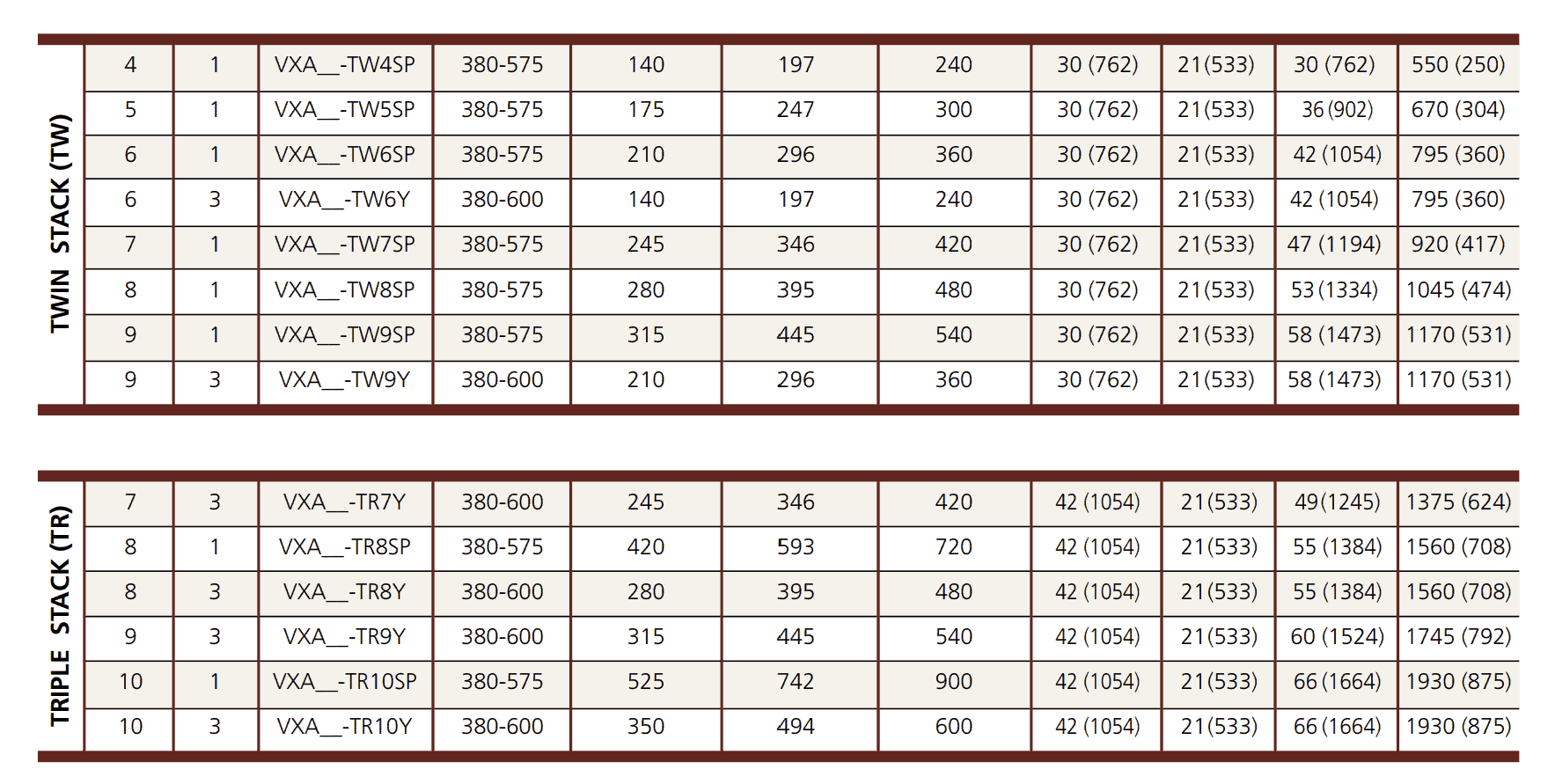

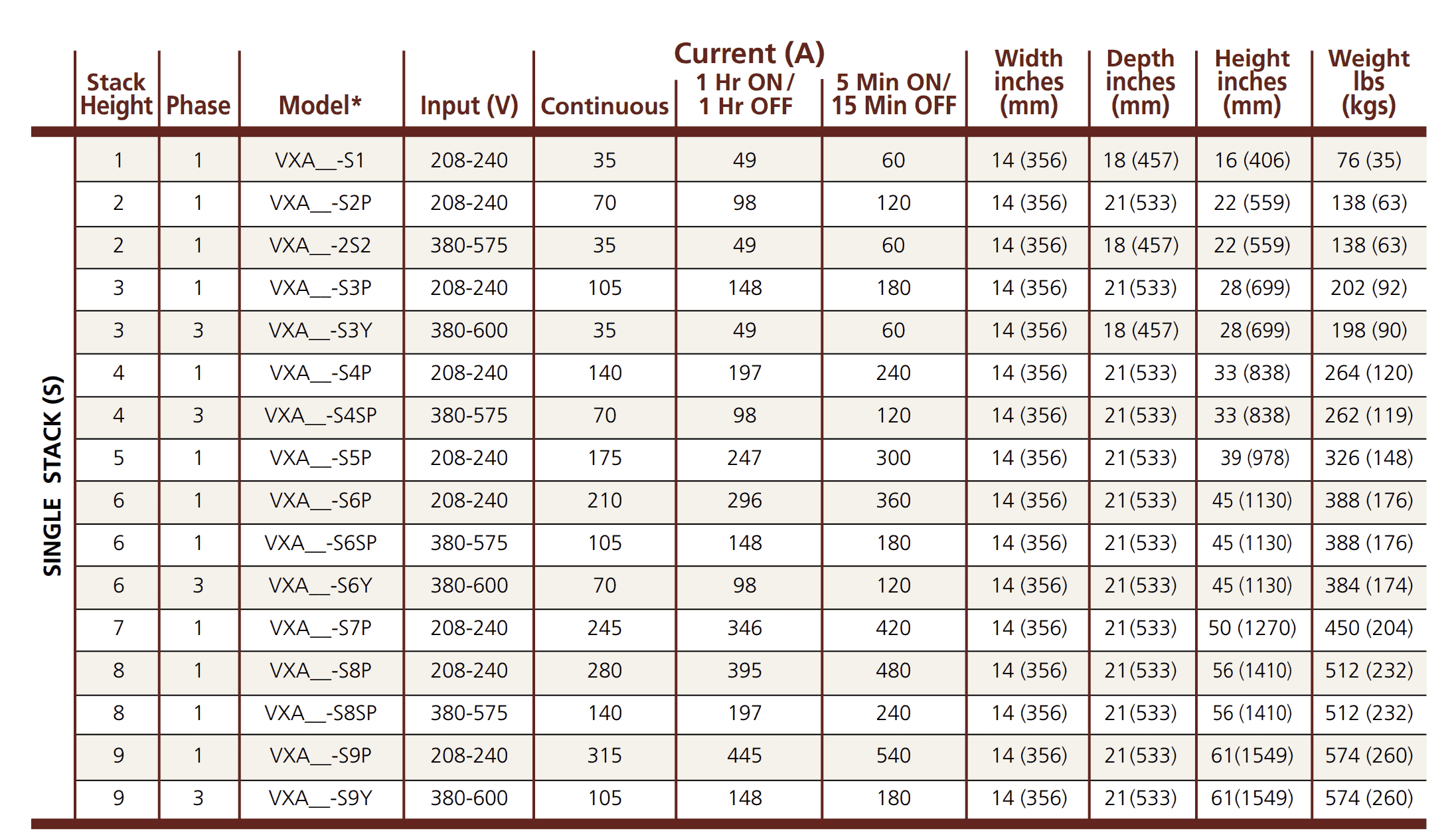

GRAPHIQUE
*Critères requis pour générer le numéro de modèle
M = Entraînement manuel (disponible jusqu’au modèle -S6 inclus
uniquement, les puissances supérieures nécessitent un entraînement motorisé)
N = 120 V CA, monophasé (temps de montée 60 secondes)
O = 230 V CA, monophasé (temps de montée 60 secondes)
P = 230 V CA, triphasé (temps de montée 15 secondes à 60 Hz)
Q = 90 V CC (temps de montée 15 secondes)
