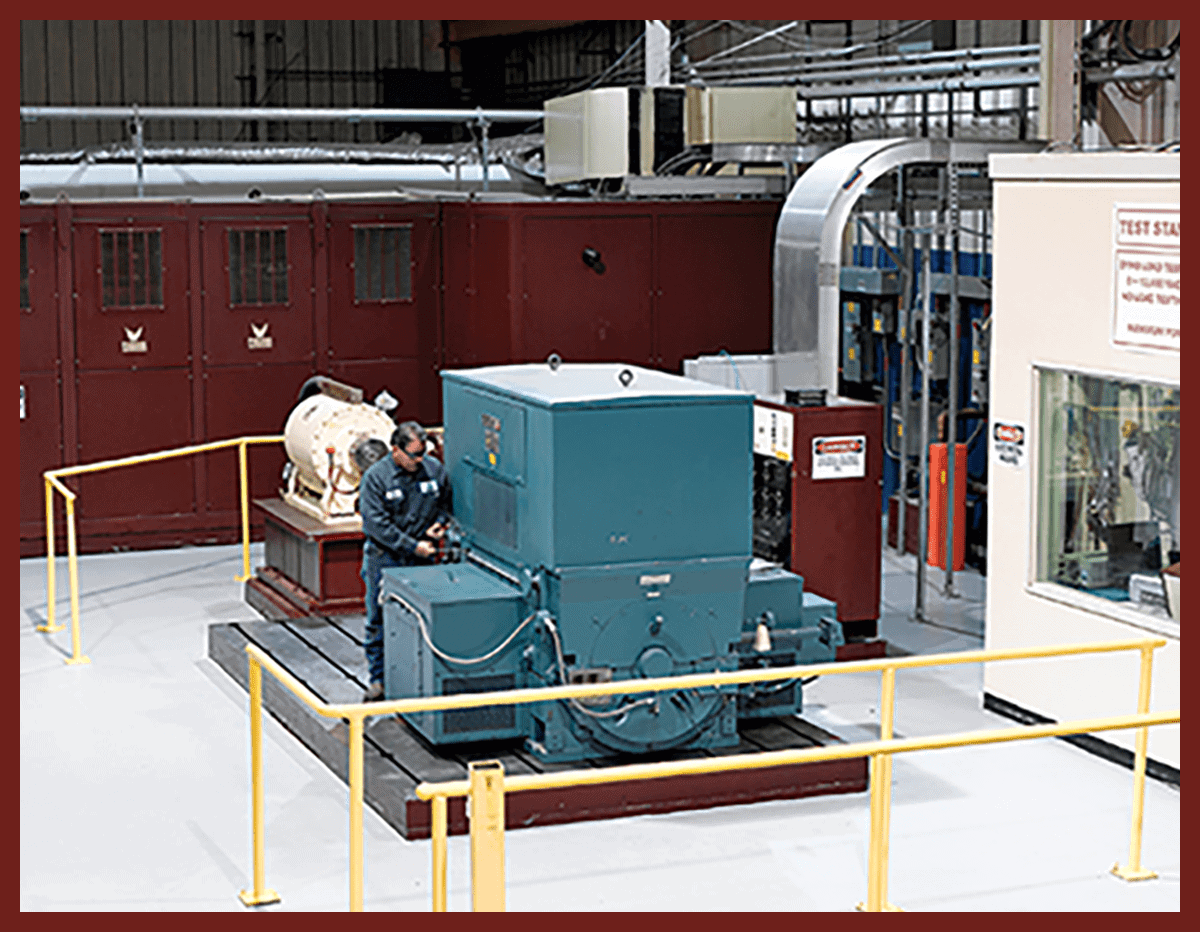

Systèmes de test 300-2500 kVA pour moteurs de grande puissance, jusqu’à 50 000 CV

Les systèmes de test de moteurs électriques Phenix Technologies sont utilisés dans le monde entier et assurent un service exceptionnel aux fabricants de moteurs comme aux ateliers d’entretien de ces moteurs,
mais aussi aux sites industriels, aux réseaux publics d’électricité et aux installations publiques.

Depuis plus de 40 ans, Phenix Technologies est reconnu dans le monde entier comme le principal fabricant de systèmes de test pour moteurs. Nous avons fourni plus de systèmes de test moteur que tous les autres fabricants réunis. Notre expertise en ingénierie et nos capacités de production nous permettent d’offrir des solutions personnalisées aux clients ayant besoin de systèmes de test sur mesure et Phenix Technologies continue aussi à proposer de nouvelles innovations et de nouvelles technologies qui nous laissent une longueur d’avance sur la concurrence. C’est l’équipe de Phenix Technologies qui a produit et livré le plus grand système de test de moteur et de perte dans le noyau au monde.

Phenix Technologies propose une gamme complète de systèmes de test pour les moteurs électriques pour les tests en charge et à vide de tous les types de moteurs CA et CC, les moteurs de traction,
les moteurs synchrones, les moteurs à induction, les moteurs à enroulements courts, les moteurs à enroulements composés et les moteurs à enroulements en série. Nous disposons de systèmes de test pour tester les moteurs jusqu’à 50 000 CV.

Lorsque vos besoins en matière de test de moteurs électriques nécessitent la conception et l’installation d’un système complet, Phenix Technologies est à vos côtés comme partenaire de vos projets.

Chaque système de test moteur est équipé de toutes les commandes, alimentations, compteurs et dispositifs de sécurité et de protection nécessaires pour des tests efficaces. L’armoire en acier robuste est dotée de panneaux amovibles, d’anneaux de levage, d’emplacements pour le levage par chariot élévateur et répond à la norme NEMA 1 pour l’installation en intérieur. Les panneaux de commande sont apprêtés et peints avec une finition brillante en polyuréthane de haute qualité et sont munis d’étiquettes imprimées de façon permanente. La conformité à la norme ISO9001 garantit le respect de normes de qualité optimales de la conception à la production. Ce niveau de qualité est contrôlé dans le cadre des procédures de test finales, avant l’expédition.

• Systèmes de test CA, CC ou CA/CC
• Options d’entrée moyenne tension ou basse tension
• Puissance en sortie jusqu’à 10 000 kVA
• Configurations permettant de tester un moteur de 10 000 chevaux à pleine charge et de 50 000 chevaux à vide
• Opérations manuelles, systèmes de contrôle avancés, tests entièrement automatisés, solutions logicielles personnalisées, génération de bases de données et de rapports
• Régulation de tension de précision avec le transformateur variable Phenix de type colonne
• La conception « R2 » permet une régulation complète de la tension sans interruptions, ce qui signifie que le moteur ne ralentit pas lors des changements de prise
• Mesure très précise de la tension, du courant, de la puissance, des watts (y compris les kilowatts-heure), des vibrations, de la température et de la vitesse
• Mise en service et formation pour fournir à votre opérateur les informations et les ressources dont il a besoin pour une utilisation efficace et sûre de votre investissement

Les informations suivantes vous aideront à choisir les alimentations, les caractéristiques et les options du système de test moteur qui répond à vos besoins. Pour toute assistance supplémentaire, veuillez contacter un des représentants commerciaux de Phenix Technologies.

Transformateur variable à colonne Phenix – Optimisez votre investissement dans les équipements de test…

Que vous soyez un équipementier ou un réparateur de moteurs électriques, la clé du bon fonctionnement de votre entreprise est la fiabilité des équipements. Que vous deviez tester une machine de 50 ou de 50 000 CV, les systèmes de test de moteurs Phenix Technologies sont synonymes de fiabilité. Le cœur de tout système de test haute puissance est le système de régulation de la tension. Les transformateurs variables à colonne de Phenix Technologies ont fait leurs preuves depuis plus de 40 ans dans des centaines d’installations de test de moteurs de forte puissance. Sans contacts mobiles susceptibles de s’user ou de se coincer et sans composants électroniques sensibles susceptibles de tomber en panne et d’endommager les enroulements, le transformateur variable Phenix est l’outil de référence pour les tests de moteurs à grande échelle.

Série Standard MTS-R – Fiabilité et performance inégalées…

La gamme standard de testeurs de moteurs haute puissance de Phenix utilise le transformateur variable pour la régulation complète de la tension sur toutes les prises en sortie. Avec une résolution de tension entre spires d’environ 0,15 %, tous les systèmes de test de moteurs haute puissance Phenix démontrent une impressionnante capacité à cibler et à maintenir la tension d’essai correcte sur les bornes de sortie. Notre gamme standard de systèmes de test moteurs haute puissance peut être conçue pour fonctionner à 50 ou 60 Hz, à partir de n’importe quel service basse tension et jusqu’à 600 V CA, à des niveaux de puissance allant jusqu’à 2 500 kVA. La série standard MTS-R est capable d’effectuer des tests à pleine charge sur les moteurs d’une puissance jusqu’à 2 500 CV et des tests à vide sur les
moteurs d’une puissance maximale de 12 500 CV.

Série MTS-R2 : quand vous avez vraiment besoin de puissance…

Avec plus de 10 ans d’expérience, la série Phenix MTS-R2 de systèmes de test de moteurs de très forte puissance permet de tester même les plus gros moteurs électriques. Avec le CTVT Phenix comme régulateur de tension de base avec un transformateur élévateur multiprises et un réseau de commutation en charge contrôlé par ordinateur, ces unités sont capables de fournir une tension ininterrompue de 0 à 14,4 kV CA. Lors du démarrage de moteurs de plus de 10 000 CV, il est essentiel de maintenir une tension ininterrompue et régulée pendant le démarrage afin d’éviter des courants d’appel élevés qui pourraient entraîner le déclenchement de dispositifs de limitation de courant dans le réseau de distribution.

Notre série MTS-R2 peut être conçue pour fonctionner à 50 ou 60 Hz, à partir de n’importe quel service moyenne tension jusqu’à 14,4 kV CA, à des niveaux de puissance allant jusqu’à 10 000 kVA. La série MTS-R2 peut effectuer des tests à pleine charge sur des moteurs d’une puissance allant jusqu’à 10 000 CV et des tests à vide sur les moteurs d’une puissance allant jusqu’à 50 000 CV.

Le contrôle précis et équilibré de la tension, indispensable pour mesurer l’efficacité.

Pour mesurer correctement le rendement, il faut disposer d’un ensemble équilibré de tensions triphasées à faible distorsion. L’équilibrage indépendant et automatisé de la tension de phase est disponible en option sur tous les modèles Phenix MTS-R standard et est présent de série sur toutes les unités de la série MTS-R2. Avec l’option d’équilibrage de phase indépendant, vous n’aurez plus à fournir d’explications à vos clients pour leur faire accepter les résultats des moteurs testés avec des tensions de phase déséquilibrées, ni à perdre votre temps à discuter de la qualité du service avec votre fournisseur d’électricité. Avec l’augmentation constante du coût de l’énergie dans le monde et l’obligation globale pour tous de mieux tenir compte de l’environnement, votre entreprise exploiter la puissance du système de test moteurs Phenix pour convaincre vos clients de la qualité et de l’efficacité de vos produits et de vos services.

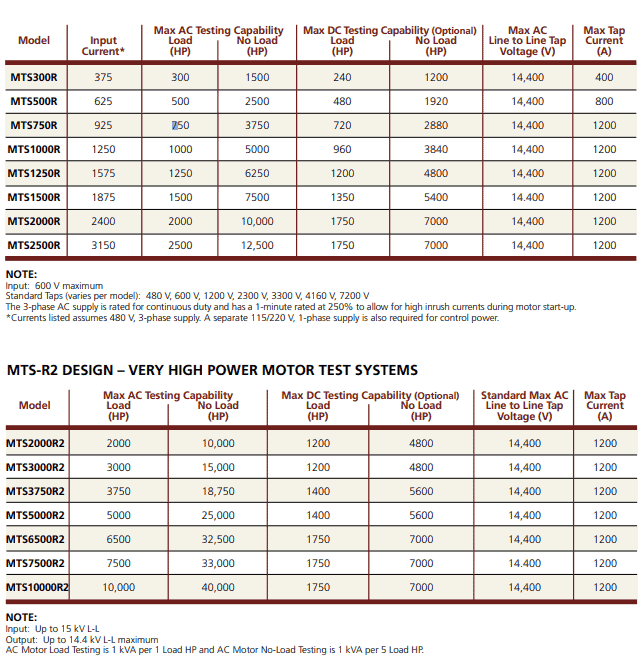

Les capacités de test suivantes sont approximatives et dépendent du type et du style du moteur à tester.

Les systèmes de test de moteurs Phenix Technologies fonctionnent généralement à 1 CV par kVA de puissance à pleine charge et à 5 CV par kVA à vide. Par exemple, un système de test de moteur de 1000 kVA est capable d’effectuer un test à pleine charge d’un moteur de 1000 CV et un test à vide d’un moteur de 5000 CV.

Une sélection de jeux de commandes et de mesure est aussi disponible pour améliorer considérablement le fonctionnement, la sécurité et l’automatisation de chaque système de test moteur PHENIX.

Tous les systèmes de test de moteurs à haute puissance sont équipés de commandes à microprocesseur et d’une interface qui traite et affiche les fonctions de contrôle et les relevés des mesures.

Le logiciel convivial PHENIX WINMTS permet le stockage complet dans la base de données des informations relatives au client et au moteur, ainsi que le stockage, l’affichage et l’impression des résultats des tests.

L’étalonnage périodique futur de la mesure se fait facilement par un de nos techniciens PHENIX, ce qui permet de maintenir votre système de test à un niveau de performance optimal
depuis de nombreuses années.

Les fonctions standard comprennent :

• Disjoncteur principal avec témoin
• Disjoncteur de commande avec témoin
• Boutons-poussoirs/indicateurs ON et OFF de haute tension
• Coup-de-poing d’arrêt d’urgence
• Témoin d’ouverture du circuit de sécurité
• Bouton-poussoir/témoin de réinitialisation de défaut à la terre
• Boutons-poussoirs/témoins d’élévation et d’abaissement de la tension
• Contrôle de l’augmentation de la vitesse
• Boutons-poussoirs/témoins du sélecteur de courant de sortie
• Boutons-poussoirs de sélection Augmentation/Diminution
• Interrupteur à clé de verrouillage HT
• Protection contre la surcharge du régulateur
• Ventilateurs de refroidissement à commande thermostatique/disjoncteur du ventilateur de refroidissement avec témoin

Lorsque des fonctions ou des fournitures sont achetées en option, d’autres fonctions de contrôle sont disponibles.

La combinaison du système de contrôle et de notre logiciel de test offre un système convivial qui fournit une documentation et un rapport complets pour chaque moteur
testé. Deux bases de données sont créées, l’une avec tous vos clients et l’autre avec tous les moteurs.

*Le logiciel est compatible avec le logiciel ACS Motor Shop.

Instrumentation précise

Le système de test dispose d’une instrumentation complète pour mesurer de manière définitive les caractéristiques électriques et physiques des moteurs testés. Tous les compteurs des alimentations CA et CC sont numériques et affichés sur l’interface. Les transformateurs de courant, les transformateurs de potentiel et les transducteurs de haute précision assurent une grande stabilité et un degré élevé de précision des compteurs. Tous les compteurs sont étalonnés conformément aux normes NIST/NRC et disposent d’une fiche d’étalonnage
sur la face avant du panneau de commande.

Les valeurs affichées sont déterminées par le modèle du système de test et les options sélectionnées.

Les compteurs suivants ont un affichage à 5 chiffres et une précision de ±0,5 % de la plage ± le plus petit chiffre significatif

Compteurs standard inclus pour les alimentations CA

• Voltmètres de sortie CA triphasée affichant les phases A-B, B-C, C-A
• Ampèremètres de sortie CA triphasée affichant les phases A, B, C

Compteurs en option

• Voltmètre de sortie d’induit CC
• Ampèremètre de sortie d’induit CC
• Voltmètre de sortie de champ CC
• Ampèremètre de sortie de champ CC
• Voltmètre de sortie de champ en série CC
• Ampèremètre de sortie de champ en série CC
• Wattmètre triphasé

Mesures physiques optionnelles

• Surveillance des vibrations, plage : 0-10,00 mm (déplacement)/ 0-0,3 po/sec (vitesse), Précision ± 1 % de la plage + le plus petit chiffre significatif
• Thermomètre, plage : 0-200,0 °C (32,0-392,0 °F), Précision : ±1°
• Tachymètre, plage : 0-9,999 tr/min, précision ±1 tr/min

Options disponibles

• Prises de sortie supplémentaires
• Compensation de l’équilibre de phase de la sortie CA pour les systèmes de test de moteurs avec transformateurs de type colonne uniquement
• Commutateur d’inversion de phase CA
• Alimentations CC pour induit et shunt
• Alimentation CC de terrain
• Commutateur d’inversion induit CC
• Interrupteur de court-circuit du moteur synchrone
• Wattmètre
• Dérivation hors zéro
• Le compteur d’entrée multifonction affiche la tension, l’intensité, le facteur de puissance, les kVA et les kW
• Instrumentation de mesure physique :
  • Mesure du mouvement
  • Mesure de la température par thermocouple
  • Mesure de la température RTD
  • Mesure de la vitesse optique/par tachymètre
• Ordinateur et imprimante
• Console de commande à distance avec bureau et câbles d’interconnexion
• Cabine de sortie à distance pour placer la connexion de sortie près de la zone de test
• Flèche pivotante pour les câbles de sortie
• Câbles d’interconnexion plus longs
• Interface du dynamomètre/montage de la commande

Câbles

Entrée : N/A (la connexion en entrée se fait au niveau du disjoncteur principal)
Sortie : câbles de sortie de 5 m (15 pieds) pour toutes les alimentations avec connecteurs verrouillables à une extrémité et bornes à anneau avec des capuchons en caoutchouc à l’autre extrémité
Console à distance en option : câbles d’interconnexion de 5 m (15 pieds)
Thermocouple de température en option : 5 m (15 pieds)
Mesure de la vitesse en option : 5 m (15 pieds)
