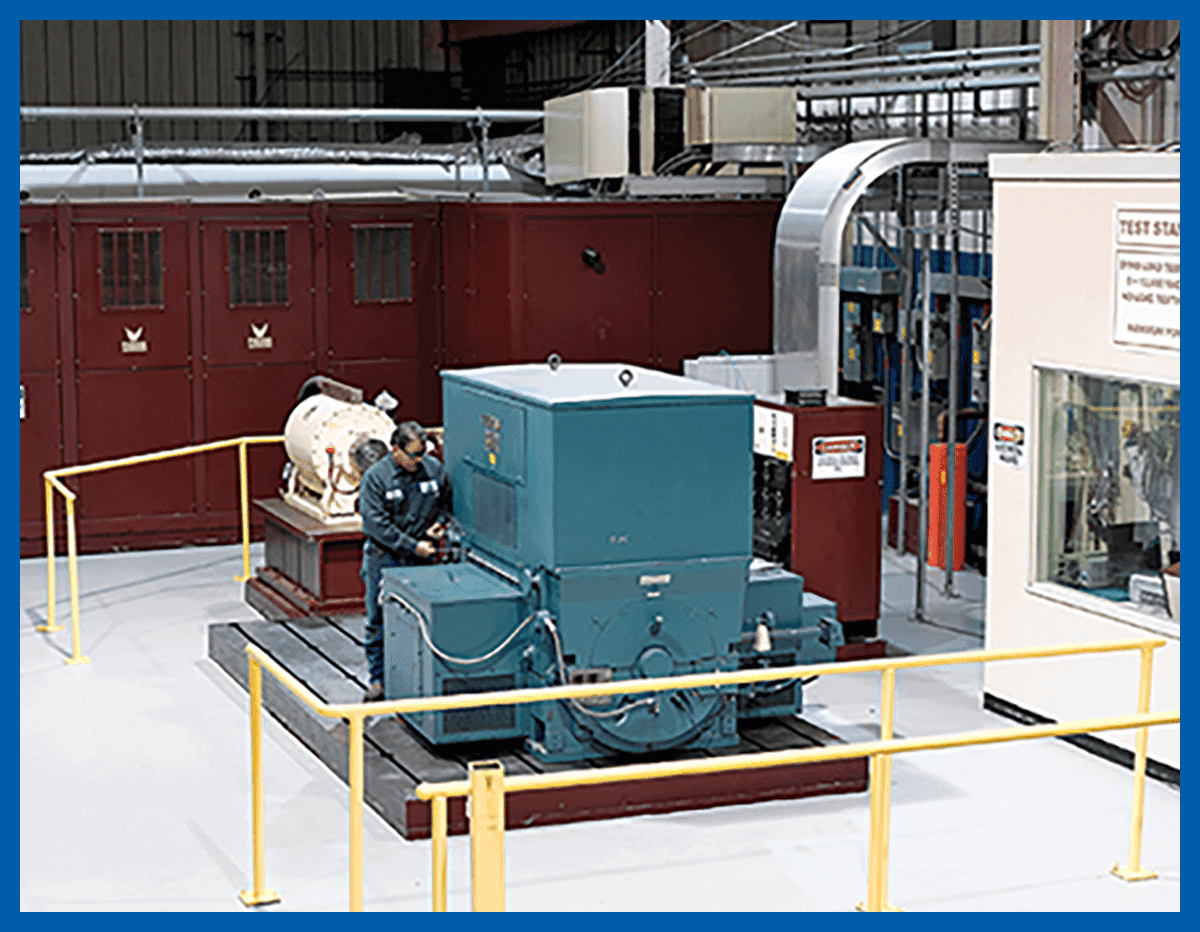

Sistemas de prueba de motores de alta potencia de 300-2500 kVA hasta 50.000 HP

Los sistemas de prueba de motores eléctricos de Phenix Technologies funcionan en todo el mundo y brindan un servicio excepcional a los fabricantes de motores, los talleres de servicio de motores,
plantas industriales, servicios eléctricos e instalaciones gubernamentales.

Durante más de 40 años, Phenix Technologies goza de reconocimiento mundial como fabricante líder de sistemas de prueba de motores. Hemos suministrado más sistemas de prueba de motores que todos los demás fabricantes juntos. Nuestra experiencia en ingeniería y nuestras habilidades de fabricación no solo proporcionan soluciones a los clientes que pueden necesitar un sistema de pruebas diseñado a medida para requisitos especiales, sino que Phenix Technologies continúa introduciendo nuevas innovaciones y tecnologías que dejan atrás a nuestra competencia. El equipo de Phenix Technologies fabricó y entregó el sistema de prueba de motores y el probador de pérdidas del núcleo más grandes del mundo.

Phenix Technologies ofrece una línea completa de sistemas de prueba de motores eléctricos para pruebas con y sin carga de todo tipo de motores de corriente alterna y continua, motores de tracción,
motores síncronos, motores de inducción, motores con bobinado en derivación, bobinado compuesto y bobinado en serie. Tenemos sistemas de prueba disponibles para probar motores de hasta 50.000 HP en fracciones.

Cuando sus necesidades de pruebas de motores eléctricos requieran un diseño e instalación completos del sistema, desde el concepto hasta la puesta en marcha, Phenix Technologies está lista para ser su socio de proyecto.

Cada sistema de prueba de motores está equipado con todos los controles, fuentes de alimentación, medición y dispositivos de seguridad/protección necesarios para realizar pruebas eficientes. Nuestro gabinete de acero de alta resistencia tiene paneles extraíbles, ojales de elevación, ranuras para elevadores de horquillas y cumple con la norma NEMA 1 para instalación en interiores. Los paneles de control están imprimados y pintados con un acabado brillante de poliuretano de alta calidad y tienen etiquetas indicadoras impresas de forma permanente. Nuestro cumplimiento con la norma ISO9001 garantiza que se cumplan los estándares óptimos de calidad desde el diseño hasta la producción y se verifiquen en los procedimientos de prueba finales previos al envío.

• Sistemas de prueba de CA, CC o CA/CC
• Opciones de entrada de medio o bajo voltaje
• Potencia de salida de hasta 10.000 kVA
• Configuraciones que permiten probar un motor de 10.000 caballos de fuerza con carga completa y 50.000 caballos de fuerza sin carga
• Operación manual, sistemas de control avanzados, pruebas totalmente automatizadas, soluciones de software personalizadas, generación de bases de datos e informes
• Regulación de voltaje de precisión con el transformador variable tipo columna Phenix
• El diseño «R2» permite la regulación total del voltaje sin interrupciones, lo que significa que el motor no se ralentiza al cambiar de toma
• Medición altamente precisa de voltaje, corriente, potencia, vatios (incluidos kilovatios-hora), vibración, temperatura y velocidad
• Puesta en marcha y formación para proporcionar a su operador la información y los recursos que necesita para un uso eficiente y seguro de su inversión

La siguiente información le ayudará a elegir las fuentes de alimentación, las características y opciones para un sistema de prueba de motores que cumpla sus necesidades específicas. Para obtener ayuda adicional, consulte a uno de los representantes de ventas de Phenix Technologies.

El transformador variable tipo columna Phenix – Aproveche su inversión en equipos de prueba…

Tanto si es un fabricante de equipos originales como si se dedica a la reparación de motores eléctricos, la clave para que su negocio funcione sin problemas es contar con equipos de confianza. No importa si tiene que probar una máquina de 50 o 50.000 HP, los sistemas de prueba de motores de Phenix Technologies son sinónimo de confiabilidad. El corazón de cualquier panel de pruebas de alta potencia es el sistema de regulación de voltaje. Los transformadores variables tipo columna (CTVT) de Phenix Technologies tienen un historial comprobado de rendimiento de más de 40 años de servicio en cientos de instalaciones de campo para pruebas de motores de alta potencia. Sin contactos deslizantes que se desgasten o atasquen, y sin componentes electrónicos de potencia sensibles que puedan fallar y provocar costosos daños en los devanados, el Phenix CTVT se ha convertido en el caballo de batalla de la industria de pruebas de grandes motores.

Serie MTS-R estándar – Confiabilidad y rendimiento inigualables…

La línea de productos de conjuntos de prueba de motores de alta potencia estándar de Phenix utiliza el CTVT para la regulación de voltaje de rango completo en todas las tomas de voltaje de salida. Con una resolución de voltaje entre espiras de aproximadamente el 0.15%, todos los equipos de prueba de motores de alta potencia de Phenix demuestran una capacidad impresionante para fijar y mantener el voltaje de prueba correcto en los terminales de salida. Nuestra línea estándar de sistemas de prueba de motores de alta potencia puede diseñarse para funcionar a 50 o 60 Hz, desde cualquier servicio de bajo voltaje hasta 600 VAC, a niveles de potencia de hasta 2500 kVA. La serie MTS-R estándar es capaz de realizar pruebas de carga completa en motores de hasta 2.500 HP y pruebas sin carga en
motores de hasta 12.500 HP.

Serie MTS-R2 – Cuando se requiere una alimentación «seria»…

Con más de 10 años de historia de servicio a sus espaldas, los equipos de prueba de motores de muy alta potencia de la serie MTS-R2 de Phenix ofrecen la potencia necesaria para probar incluso los motores eléctricos más grandes. Con el CTVT de Phenix aplicado como elemento regulador de voltaje básico, combinado con un transformador elevador de tomas múltiples y una red de conmutación bajo carga controlada por computadora, estas unidades son capaces de proporcionar un voltaje ininterrumpido de 0 a 14,4 kVac. Al arrancar motores de más de 10.000 HP, es fundamental mantener un voltaje regulado e ininterrumpido durante el arranque para evitar altas corrientes de entrada que podrían provocar la activación de los dispositivos limitadores de corriente de la red de distribución.

Nuestra serie MTS-R2 puede diseñarse para funcionar a 50 o 60 Hz, desde cualquier servicio de medio voltaje hasta 14,4 kVac, a niveles de potencia de hasta 10.000 kVA. La serie MTS-R2 es capaz de realizar pruebas de carga completa en motores de hasta 10.000 HP y pruebas sin carga en motores de hasta 50.000 HP.

Control de voltaje preciso y equilibrado – Imprescindible al realizar mediciones de eficiencia…

Las mediciones de eficiencia adecuadas requieren un conjunto equilibrado de voltajes trifásicos de baja distorsión. El balanceo de voltaje de fase automatizado e independiente está disponible como opción en todos los modelos MTS-R estándar de Phenix y viene instalado como equipo estándar en todas las unidades de la serie MTS-R2. Con la opción de equilibrio de fase independiente instalada, no tendrá que dar ninguna explicación a sus clientes para que acepten resultados de pruebas de motores probados con voltajes de fase desequilibrada ni perder el tiempo discutiendo con su proveedor de servicios eléctricos sobre la calidad de su servicio. Con costos energéticos mundiales cada vez mayores y la obligación global para todos de ser más responsables del medio ambiente, su empresa puede utilizar la potencia de un sistema de pruebas de motores Phenix para convencer a sus clientes de que se toma en serio la calidad y la eficiencia de sus productos y servicios.

Las siguientes capacidades de prueba son aproximadas y dependen del tipo y estilo del motor que se va a probar.

Los sistemas de prueba de motores de Phenix Technologies normalmente funcionan con 1 HP por kVA de potencia con carga completa y 5 HP por kVA sin carga. Por ejemplo, un sistema de prueba de motores de 1.000 kVA es capaz de realizar pruebas aproximadas a plena carga de un motor de 1.000 HP y pruebas sin carga de un motor de 5.000 HP.

Existe una selección de paquetes de control y medición que mejoran enormemente la función, la seguridad y la automatización de cada sistema PHENIX de prueba de motores.

Todos los sistemas de prueba de motores de alta potencia están equipados con controles de microprocesador y una interfaz hombre-máquina (HMI) que procesa y muestra las funciones de control y las lecturas del medidor.

El software WINMTS de PHENIX, muy fácil de usar, se proporciona para el almacenamiento completo en la base de datos de información del cliente y el motor, así como para el almacenamiento, visualización e impresión de los resultados de prueba.

Uno de nuestros técnicos de servicio de PHENIX realizará fácilmente la futura calibración periódica de la medición, manteniendo su sistema de prueba de motores en un nivel de rendimiento
óptimo durante muchos años.

Las funciones de control operativo estándar incluyen:

• Interruptor de alimentación principal con lámpara indicadora
• Interruptor de potencia de control y lámpara indicadora
• Pulsadores e indicadores de encendido y apagado de alto voltaje
• Pulsador de parada de emergencia tipo hongo
• Interbloqueo del circuito de seguridad abierto con luz indicadora
• Pulsador/indicador de restablecimiento de falla de conexión a tierra
• Pulsadores e indicadores de subida y bajada de voltaje
• Control de velocidad de rampa
• Pulsadores e indicadores del selector de corriente de salida
• Pulsadores de aumento o disminución de selección de tomas
• Interruptor de llave de enclavamiento de alto voltaje
• Protección de sobrecarga del regulador
• Ventiladores de enfriamiento con control termostático/Interruptor de ventilador de enfriamiento con indicador

Cuando se adquieren funciones o suministros opcionales, existen funciones de control adicionales.

La combinación del sistema de control con nuestro software de pruebas crea un sistema muy fácil de usar que proporciona documentación e informes completos para cada motor
probado. Se crean dos bases de datos, una de todos sus clientes y una segunda de todos los motores.

*El software es compatible con el software de taller de ACS.

Instrumentación precisa

El sistema de prueba tiene un paquete completo de instrumentación para la medición definitiva de las características eléctricas y físicas de los motores bajo prueba. Todos los medidores para fuentes de corriente alterna y continua son digitales y se muestran en la interfaz hombre-máquina. Los transformadores de corriente (CT), los transformadores de potencial (PT) y los transductores de alta precisión se utilizan para garantizar la estabilidad y un alto grado de precisión del medidor. Todos los medidores están calibrados con estándares con trazabilidad según NIST/NRC y se coloca una
etiqueta de calibración en la placa frontal del panel de control.

Las lecturas del medidor que se muestran están determinadas por el modelo del equipo de prueba y las opciones seleccionadas.

Los siguientes medidores tienen una pantalla de 5 dígitos y la precisión es de ± 0.5% del rango ± dígito menos significativo (LSD)

Medidores estándares incluidos para suministros de CA

• Voltímetros de salida de CA trifásica que muestran las fases A-B, B-C, C-A
• Amperímetros de salida de CA trifásica que muestran las fases A, B, C

Medidores opcionales

• Voltímetro de salida de inducido de CC
• Amperímetro de corriente de salida de inducido de CC
• Voltímetro de salida de campo CC
• Amperímetro de salida de campo de CC
• Voltímetro de salida de campo de la serie de CC
• Amperímetro de salida de campo de la serie de CC
• Vatímetro trifásico

Medidores para medición física opcional

• Monitor de vibraciones, rango: 0-10.00 mil (desplazamiento)/0-0.3 pulgadas/segundo (velocidad), precisión de ± 1% de rango + LSD
• Medidor de temperatura, rango: 0-200.0 °C (32.0-392.0 °F), precisión: ± 1°
• Tacómetro, rango: 0-9.999 RPM, precisión ± 1 RPM

Opciones disponibles

• Tomas de salida adicionales
• Compensación de equilibrio de fase de salida de CA para sistemas de prueba de motores con transformadores tipo columna únicamente
• Interruptor de inversión de fase de CA
• Fuentes de alimentación de inducido de CC y campo de derivación
• Fuente de alimentación de campo de la serie de CC
• Interruptor de inversión de inducido de CC
• Interruptor de cortocircuito del motor síncrono
• Vatímetro
• Derivación de fuera del cero
• El medidor de entrada multifunción muestra voltaje, corriente, factor de potencia, kVA, kW
• Instrumentación de medición física:
  • Medición de vibración
  • Medición de temperatura de termopar
  • Medición de temperatura RTD
  • Tacómetro/Medición óptica de la velocidad
• Computadora e impresora
• Consola de control remoto con escritorio y cables de interconexión
• Cubículo de salida remoto para ubicar la conexión de salida cerca del área de prueba
• Pluma giratoria de brazo para cables de salida
• Cables de interconexión más largos
• Interfaz de dinamómetro/montaje de control

Cables

Entrada: N/A (la conexión de entrada está en el interruptor principal)
Salida: Cables de salida de 15 pies (5 m) para todos los suministros con conectores de bloqueo giratorio en un extremo y terminales anulares con fundas de goma en el extremo opuesto
Consola remota opcional: Cables de interconexión de 15 pies (5 m)
Termocupla de temperatura opcional: 15 pies (5 m)
Medición de velocidad opcional: 15 pies (5 m)
