PEA

Méthode électro-acoustique à impulsions

Pour la recherche de matériaux isolants pour composants CCHT.

La méthode électro-acoustique à impulsions (PEA) est une technique non-destructive pour mesurer la charge d’espace. Elle est utilisée pour profiler la distribution et l’accumulation de la charge d’espace ainsi que son comportement général à l’intérieur de matériaux isolants polymériques.

Elle est utilisée par de nombreux laboratoires de recherche de fabricants de câbles, des instituts de recherche et des universités dans le monde.

Avantages

• Un générateur d’Impulsion/CCHT est disponible sur demande
• Logiciel de traitement : caractéristique maximale du rapport entre champ électrique et temps, charge en relation au temps sous polarisation et dépolarisation etc.
• IHM conviviale : densité de charge stockée absolue en fonction du temps d’interversion des conducteurs, mobilité à piège contrôlée, etc.

L’observation du temps de charge est en train de devenir la technique la plus utilisée pour évaluer les matériaux polymériques pour des applications d’isolation en CC, en particulier pour des câbles de haute tension.
Il est bien attesté que la présence de charges d’espace soit la cause principale de dysfonctionnements de câbles polymériques à haute tension et, par conséquent, l’obstacle à la diffusion de ce genre de câbles.
De plus, il a été démontré que la détérioration de l’isolation suite à des sollicitations opérationnelles peut être diagnostiquée par les mesures de la charge d’espace. Cependant ces données ne sont pas suffisantes à synthétiser et interpréter l’énorme quantité de données issues des mesures de la charge d’espace qui soient également associées à la performance électrique de l’isolation.
L’analyse électroacoustique à impulsions (PEA) peut être utilisée pour effectuer des mesures de la charge d’espace sous cc ou des champs électrique à courant alternatif.
La méthode PEA est une technique non-destructive pour profiler l’accumulation de la charge d’espace dans les matériaux polymériques.

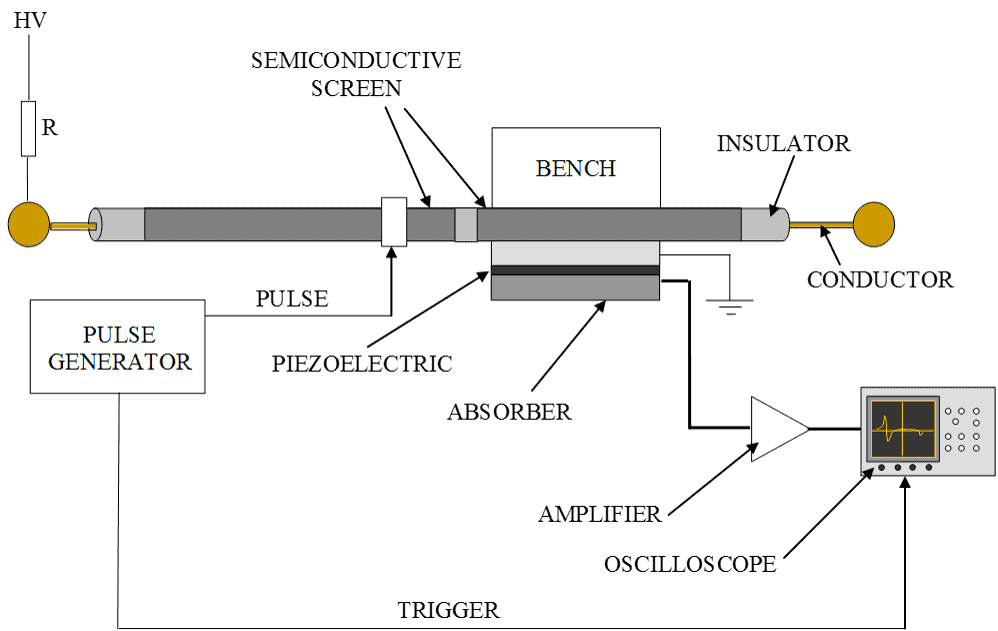

Une série d’impulsions à tension très basse est appliquée à un échantillon d’isolant interposé entre deux électrodes. Chaque impulsion produit une force électrique qui déplace des charges internes et qui génère des ondes de pression acoustiques à impulsions en correspondance de chaque couche de charge en excès par rapport à la neutralité. L’impulsion de pression résultante est détectée par un transducteur piézoélectrique, de sorte que la distribution de la charge de l’échantillon testé peut être obtenue à partir de la tension de sortie du transducteur. L’analyse des profils de la charge d’espace est limitée à une dimension.
