Vue Myrkos

Propose une évaluation de l’état du transformateur sur site basée sur les résultats DGA de l’instrument Myrkos.

Il s’agit d’une application autonome gratuite pour les utilisateurs d’instruments Myrkos, permettant d’accéder en toute simplicité aux données d’échantillon de gaz surveillées et relevées dans le rapport PPM de Morgan Schaffer. Utilisez Myrkos View pour vous connecter à la base de données de rapports PPM et afficher un historique des échantillons, des diagnostics d’état et des tendances pour des équipements spécifiques.

Se connecte rapidement

1. Ouvrir Myrkos View
2. Sélectionner l’équipement à analyser
3. Sélectionner un type de transformateur et un type d’huile pour générer des évaluations précises dans les diagnostics.

Vue Données simples

Les données sont organisées simplement et affichées dans quatre onglets distincts : Échantillons, Diagnostics, Diagnostics approfondis et Tendances.

Vue Échantillons

L’onglet Échantillons affiche les données relatives aux échantillons disponibles dans un tableau simple, triées par date.

Vue Diagnostics

L’onglet Diagnostics affiche les gaz principaux et les évaluations d’état de chaque échantillon par des méthodes de diagnostic : Triangles et pentagones de Duval, rapports CEI, rapports de Rogers et gaz clés. Est également indiqué le niveau de condition basé sur les gaz clés, comme indiqué dans la norme IEEE C57.104-2008.

Vue Tendances

L’onglet Tendances regroupe et affiche, dans un seul et même graphique, les données des gaz que vous sélectionnez. Pour être adapté à l’affichage de plusieurs gaz sur un même graphique, l’axe Y utilise une échelle logarithmique.

Exportation facile des données

Myrkos View n’enregistre pas les données, mais il comporte une fonctionnalité d’exportation des données. Les données d’échantillons et les diagnostics d’état connexes peuvent être exportés au format CSV, et les représentations graphiques au format PNG.

Configuration système

1. Microsoft® Windows 7 SP1 ou version ultérieure.
2. Microsoft .Net 5 Desktop Runtime (https://dotnet.microsoft.com/en-us/download/dotnet/thank-you/runtime desktop-5.0.13-windows-x64-installer)
3. Compatible uniquement avec le rapport PPM de Morgan Schaffer
4. Facile à installer. Aucun prérequis. Aucune licence. Aucun mot de passe. Pas de fioritures.

Tableau comparatif des outils de diagnostic DGA

Plusieurs langues

L’interface de Myrkos View est disponible dans plusieurs langues. Pour choisir une langue spécifique, l’option se trouve directement dans l’interface.

Pour obtenir une version traduite du Guide de l’utilisateur, contactez-nous.

Analyseur de gaz dissous portatifs Myrkos

La technologie Myrkos MicroGC est associée à notre méthode propriétaire Shake Test®, variante de la méthode C de l’ASTM D3612-02, également décrite dans la norme internationale CEI 60567. L’instrument Myrkos est disponible sous deux formes : « Field Package » et « Lab Package » :

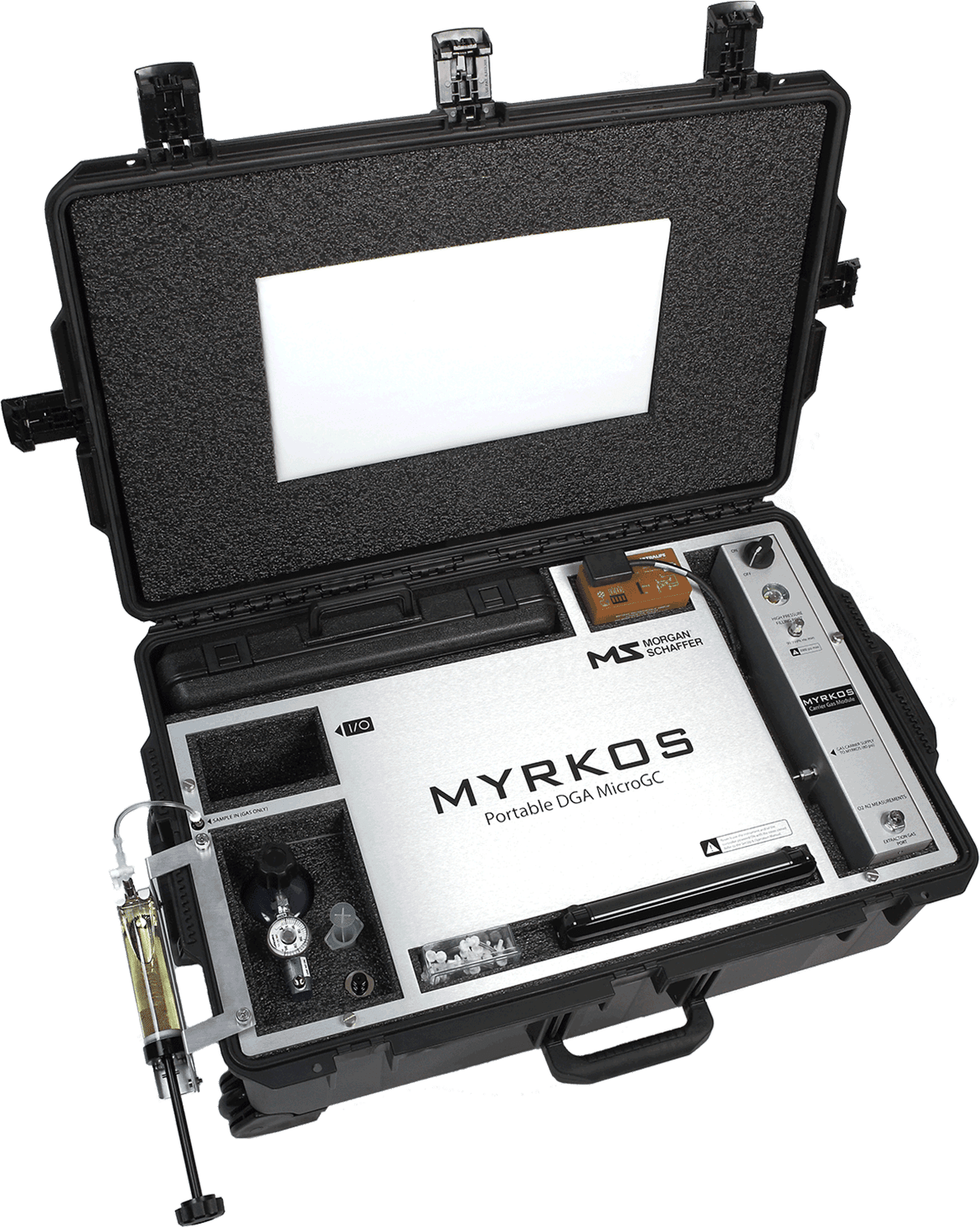

Myrkos Field Package Conçus pour la maintenance prédictive, les analyseurs de gaz dissous portatifs Myrkos avec technologie MicroGC sont accompagnés d’une grande variété d’accessoires adaptés à toutes les circonstances. Les clients peuvent choisir entre deux configurations : « Field » et « Lab ». Il est également possible de créer un package en fonction de besoins spécifiques. Le Myrkos Field Package est idéal pour les travaux sur des sites distants. Il se compose d’une mallette de transport étanche et robuste avec une poignée et des roues rétractables, un module de terrain et une mallette de transport pour le brasseur de seringue. La mallette de transport extrêmement résistante est conçue pour contenir le Myrkos et les accessoires nécessaires aux analyses de gaz dissous sur site, notamment le contrôleur portatif Myrkos. Facile à utiliser et avec une gamme complète de fonctionnalités, le Myrkos Field Package répondra à vos besoins actuels et futurs. Caractéristiques Mallette de transport robuste tout-en-un Fonctionnement sans fil d’une autonomie de sept heures Batterie rechargeable Li-ion avec indicateurs d’état de charge Contrôleur portable miniature prêt à l’emploi Module de gaz porteur amovible pour un remplissage pratique Augmentation de 40 % de la capacité du module de gaz porteur Port intégré pour extraction de gaz O2-N2 Avantages Maximise la productivité de l’opérateur d’un site à l’autre Facile à configurer et à utiliser, sur site comme en déplacement Simplifie la formation polyvalente en interne Gestion polyvalente des données Utilisation prolongée avant chaque remplissage en gaz porteur Moins de consommables

Myrkos Lab Package Le Myrkos Lab Package contient un analyseur de gaz dissous Myrkos avec technologie MicroGC ainsi qu’un brasseur de seringue pour des performances et une production d’échantillons supérieures. PPMreport™ inclus, et en option sur la nouvelle application Web MS Oil LIMS de Morgan Schaffer, le Myrkos Lab Package offre une solution intégrée pour générer et gérer les résultats DGA, et les transformer en diagnostics de transformateurs utiles. La vitesse, la précision et l’exactitude inégalées des solutions Myrkos permettront à votre laboratoire d’utiliser ses ressources de manière optimale et de fonctionner de la façon la plus rentable possible. Caractéristiques Conforme aux normes ASTM D3612-02 et CEI 60567 Moteur de chromatographie Méthode Automated Shake Test® avec brasseur de seringue Générez des rapports DGA d’une page au format PDF Exportez des données vers un logiciel tiers de diagnostics avancés Avantages Maximisez les résultats DGA en laboratoire Technologie reconnue de séparation et de détection des échantillons S’intègre facilement aux systèmes de gestion de la qualité des laboratoires et procédures standards Résultats fiables

• Brochure Myrkos (anglais)
• Caractéristiques techniques de l’instrument Myrkos
• Brochure Myrkos View (anglais)
• Caractéristiques techniques Myrkos « Field Lab Package »
