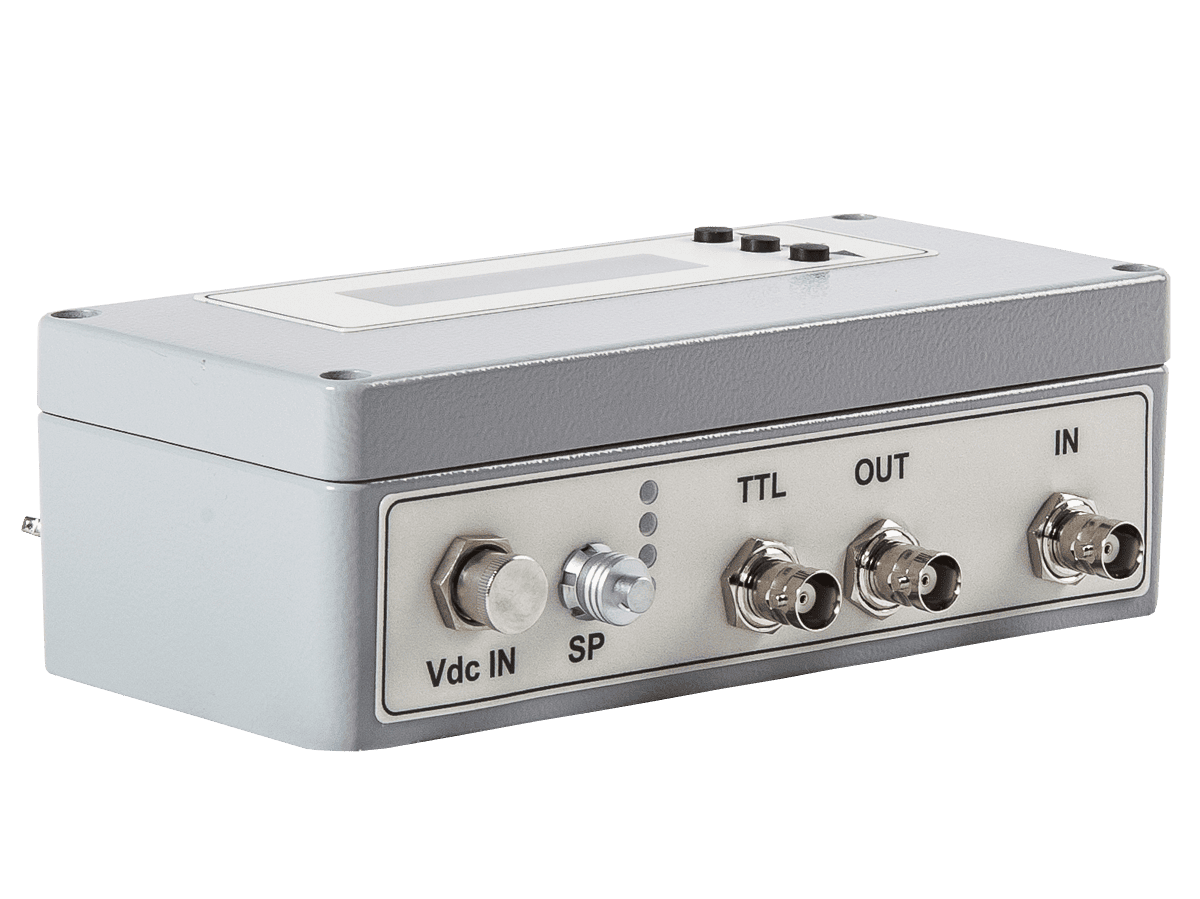

Module de Synchronisation ITSM

Le ITSM est un dispositif servant à générer un signal numérique de synchronisation, afin de pouvoir utiliser le système PDBaseII pour le test DP de tension d’impulsion. Le signal de synchronisation numérique généré par le ITSM, est synchronisé avec la tension d’impulsion de la source de l’impulsion (générateur de tension).

Le ITSM doit être connecté entre le canal DIN du PDBaseII et la sortie du capteur de synchronisation (par ex. coupleur capacitif). Le ITSM produit également un signal à faible tension qui reproduit la source de la tension d’impulsion. Le ITSM est alimenté par le PDBaseII à travers le câble gris fin (5 broches). La sortie analogique de l’ITSM peut être connectée à un canal d’entrée du PDBaseII afin de pouvoir contrôler le signal de synchronisation à impulsion.
