Equipos de prueba de dieléctrico de aceite / líquido

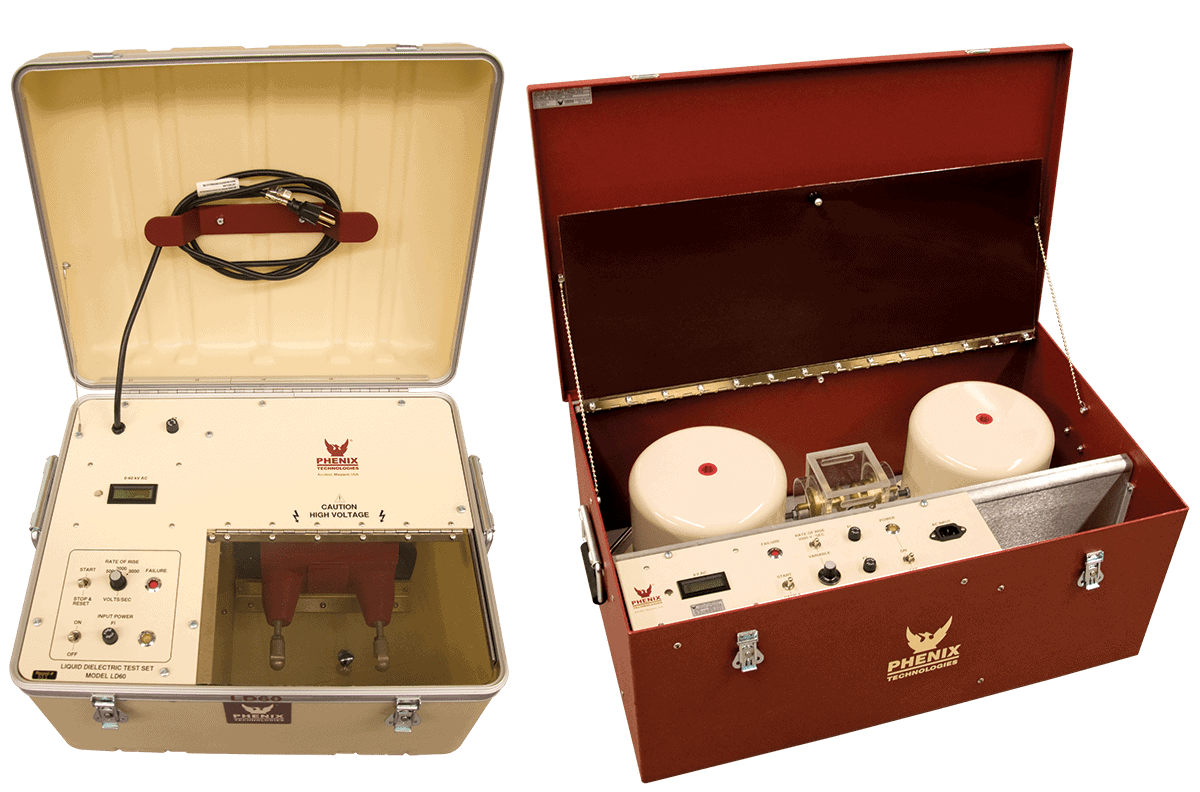

Existen tres modelos estándar de 60, 75 y 100 kV. Los controles operativos están convenientemente agrupados en el panel frontal e incluyen un voltímetro digital grande y fácil de leer, un interruptor de encendido/apagado con luz indicadora, un interruptor selector de tasa de aumento y un interruptor de inicio/restablecimiento. El compartimento de prueba está provisto de una cubierta transparente enclavada en el circuito de prueba con un interruptor de límite para garantizar la total seguridad operativa.

El equipo de prueba es semiautomático. El líquido a ensayar se coloca en la celda de prueba y, a continuación, se coloca en el compartimento de prueba sobre los contactos de la base, se selecciona la tasa de aumento, se cierra la tapa de la cámara de prueba y se mueve el interruptor a la posición de inicio. El equipo de prueba aumentará automáticamente el voltaje. Cuando se produce una ruptura del líquido, la lámpara de falla de la muestra de prueba se iluminará y el medidor retendrá el nivel de voltaje de ruptura.

Características de seguridad y diseño

• Transformador de alto voltaje con toma central.
• El enclavamiento de seguridad se activa cuando la tapa está abierta.
• El relé de acción rápida garantiza un corte inmediato en caso de descarga eléctrica.
• Lámpara que indica la alimentación de corriente alterna encendida. • Lámpara que indica la ruptura de la muestra de prueba.
• Los fusibles se encuentran en la entrada del equipo de prueba y en el primario del transformador de alto voltaje.
• Enclavamiento de inicio en cero
• El voltímetro de memoria retiene el voltaje de ruptura.
• El compartimento de prueba está provisto de una salida para conectar cómodamente el agitador accionado por motor cuando se realizan pruebas según las normas ASTM D1816 y VDE.

Condiciones ambientales

• 10-40°C, interior/exterior cuando hace buen tiempo
• Humedad <95% sin condensación
• Altitud <3300 pies (1000 metros)

Como unidad de voltímetro externo para usar con el equipo de prueba de dieléctricos líquidos (LD) de Phenix Technologies, la LDCU se puede usar antes de analizar el aceite o como un estándar periódico para verificar el funcionamiento del voltímetro del equipo de prueba de LD. La LDCU, fácil de usar, se instala en la misma posición que las celdas de prueba de LD.

La LDCU consta de divisores de voltaje de precisión con un voltímetro analógico pasivo. Las resistencias y medidores de alto voltaje están alojados en una carcasa de material compuesto hecha a medida con terminales de bronce para la conexión directa al LD. La escala del voltímetro ofrece una lectura directa del voltaje para compararla con el voltímetro de LD.
