EDS MKIII
Sistema de diagnóstico experto EDS
EDS – Expert Diagnostic System es un sistema de monitorización total de las condiciones diseñado para monitorizar los principales componentes de la subestación: transformador de corriente, transformador de tensión, transformador de potencia, interruptores, descargadores de sobretensión y conmutadores GIS, que integra todas las condiciones en tiempo real de todos los componentes de la subestación relevantes en un solo sistema.
EDS proporciona en una única solución la monitorización de muchos componentes, según los requisitos de la distribución, transmisión o generación de cada aplicación: interruptores (tanto AIS como GIS), transformadores de corriente, transformadores de tensión, transformadores de potencia (cojinetes, cambiadores de tomas, depósitos, sistema de enfriamiento, DGA, alarmas, etc.), descargadores de sobretensión, baterías y otros componentes auxiliares.
CARACTERISTICAS
EDS es fácil de instalar y, una vez configurado, está continuamente en funcionamiento. Las unidades de EDS están diseñadas para funcionar de manera fiable en condiciones climáticas extremas y con interferencias eléctricas detectadas en el funcionamiento normal de la subestación. En particular:
- El sistema de monitorización de las condiciones total está diseñado para monitorizar los principales componentes de la subestación: transformador de corriente, transformador de tensión, transformador de potencia, interruptores, descargadores de sobretensión y conmutadores GIS.
- Sistema fiable y preciso para llevar a cabo un mantenimiento basado en las condiciones.
- Fácil de instalar y no invasivo, adecuado también para subestaciones existentes.
- Interfaz fácil de usar para la adquisición y el análisis de datos.
- Los módulos instalados en el exterior son IP65 y están diseñados para funcionar en un rango amplio de temperatura (de -40 °C a +85 °C).
- Un sistema de autodiagnóstico monitoriza continuamente las condiciones del EDS y emite avisos si se detecta una anomalía en el sistema.
- Al monitorizar continuamente los parámetros clave, EDS detecta las fallas de funcionamiento desde el principio y emite avisos de prioridad que comunican las condiciones anormales e indican las operaciones de mantenimiento.

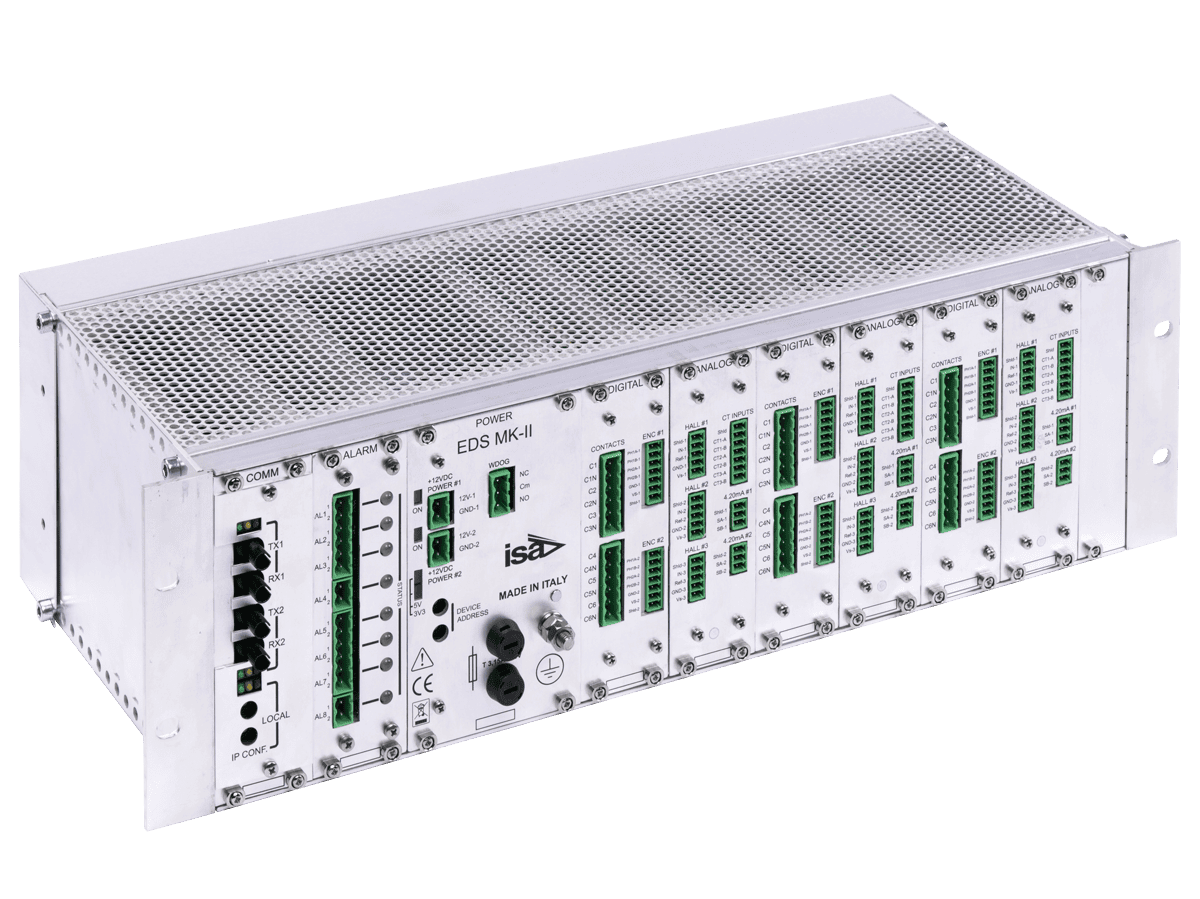

El sistema de monitorización de las condiciones EDS se compone de muchas unidades, cada una tiene placas electrónicas y sensores para realizar las mediciones requeridas. Las unidades están conectadas a través de un circuito de fibra óptica bidireccional. El circuito de AT normalmente está separado de los de MT.
Una unidad central recopila todos los datos procesados por las otras unidades de monitorización de las condiciones a través de la fibra óptica. En muchos casos, una de las unidades remotas también se puede configurar como unidad central. En ese caso, tiene una doble función: unidad remota y central.
La configuración del sistema también se puede adaptar utilizando unidades auxiliares conectadas con las unidades remotas.
El sistema normalmente está compuesto por:
- Unidad central – Recopilación de datos y cálculo
- Unidad remota para la monitorización de todos los componentes relevantes
- Sistema de monitorización de las condiciones EDS
