Módulo de comando de F8000: La entrada a la próxima generación de pruebas de protección
Los relés de protección modernos son dispositivos informáticos con una enorme funcionalidad. En las décadas transcurridas desde que la tecnología de microprocesadores tuvo su primera repercusión en los diseños de relés y sus aplicaciones en los esquemas de protección, los beneficios tangibles de la automatización, la comunicación y el control han realzado el perfil de los relés en las redes de subestaciones de servicios públicos e industriales.
No se puede subestimar la importancia de las pruebas de relés, dadas las consecuencias de las fallas de los sistemas de protección en el entorno actual del suministro de energía. El papel que desempeñan los relés en la protección de transformadores de potencia, generadores, motores y otros componentes eléctricos críticos no ha cambiado, pero las funciones de protección son ahora solo una parte de lo que se debe verificar durante las pruebas. Los relés modernos pueden tener miles de puntos de referencia y se pueden configurar para aplicaciones cada vez más sofisticadas. El personal debe adaptar los sistemas de prueba y las prácticas para incluir esquemas de protección analógicos, digitales y analógicos-digitales híbridos en sus empresas, en una época en la que nunca ha habido más controles sobre su trabajo.
Los gastos y la complejidad de la modernización de los sistemas de protección con relés nuevos y avanzados se ven acentuados por las limitaciones de los equipos de prueba. Probar las funciones de los relés requiere de múltiples e intrincadas simulaciones analógicas y digitales. Los sistemas de prueba deben cumplir las normas y protocolos de comunicación y temporización utilizados en las redes de subestaciones. Cuando las empresas están limitadas por el equipamiento de prueba, pueden renunciar a utilizar las funciones adicionales de los relés modernos o bien avanzar aprovechando las nuevas capacidades de los relés con diferentes equipamientos de prueba para fines específicos y puntuales.
Disponer de diferentes instrumentos de prueba para diferentes aplicaciones de protección causa inconsistencias que pueden eventualmente reducir la efectividad de los programas de prueba y mantenimiento. Las empresas pueden verse presionadas por una falsa elección entre estandarización o flexibilidad y quedarse estancadas en un statu quo, en donde alcanzar sus objetivos de gestión de activos siga siendo difícil frente al agravante de las variables del equipo y del software.
Los simuladores de sistemas de potencia de la serie F8000 de Doble permiten a las empresas avanzar con tecnologías de protección cambiantes sin interrumpir las operaciones existentes. Al proporcionar conjuntos de características que son modulares, los instrumentos de la serie F8000 de Doble se pueden ofrecer en numerosas configuraciones. Las empresas pueden seleccionar los instrumentos F8 que tienen las configuraciones que se necesitan para requisitos de pruebas exclusivos. Como plataforma, la línea F8000 de instrumentos de cuatro y siete módulos proporciona una experiencia de usuario consistente en todas las configuraciones ofrecidas.
El componente clave de cada simulador de sistema de potencia de la serie F8000 es el módulo de comando integrado, que abre un mundo de posibilidades para las pruebas de inyección secundaria a través de numerosas configuraciones de instrumentos de corriente, voltaje y módulos de E/S lógicos de la plataforma F8000. Por su diseño, el módulo de comando permite ejecutar casos de prueba analógicos, digitales y analógicos-digitales híbridos controlados por el software Doble Protection Suite™ y Doble RTS™.
Compatible con redes de subestaciones
Los relés deben estar alineados con precisión con respecto al tiempo de otros dispositivos de las redes de subestaciones. Las pruebas de relés en las simulaciones de sistemas requieren equipos de prueba que admitan los estándares de temporización utilizados en las comunicaciones de la red de subestaciones y proporcionen una sincronización exacta con las señales en juego entre los dispositivos.
El módulo de comando aloja componentes electrónicos avanzados que proporcionan la conectividad y el rendimiento necesarios para realizar las operaciones de prueba del sistema de relés de los simuladores de sistemas de potencia F8000.

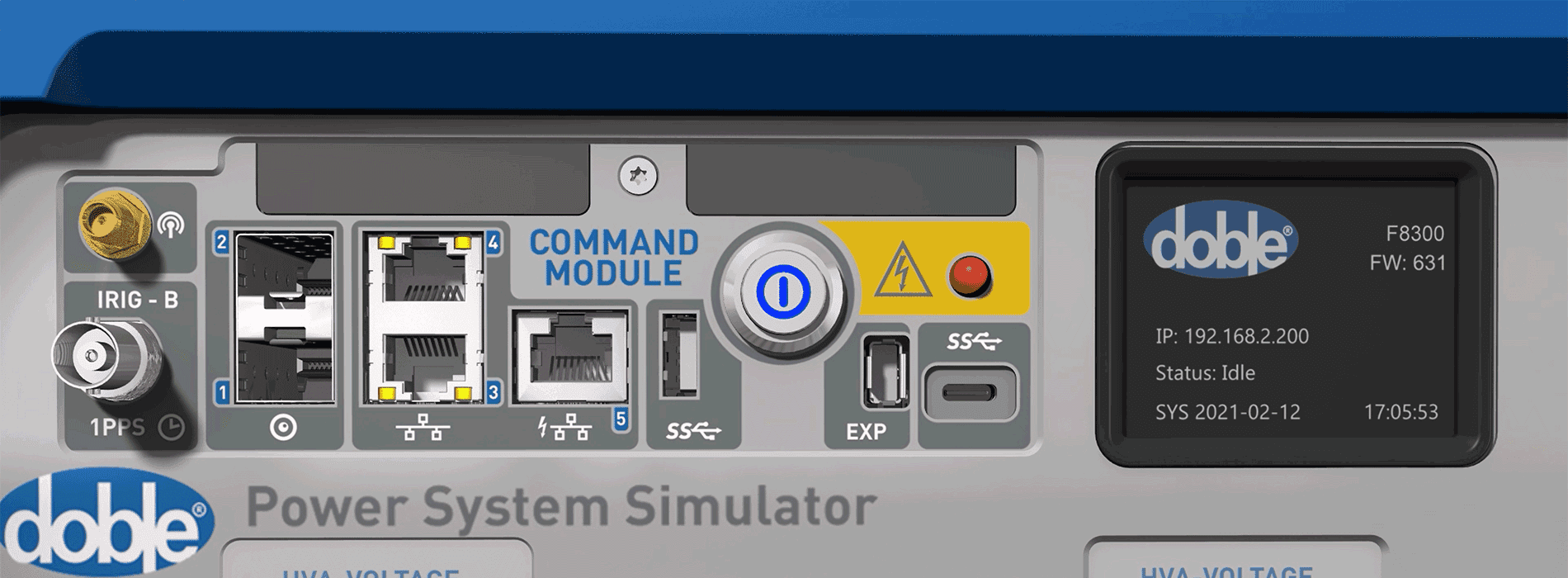

El puerto GPS funciona con antenas receptoras de satélite, como la F8895 de Doble, para sincronizar los instrumentos F8000 con las referencias de hora del día de la red de subestaciones. Se proporciona un puerto para sincronizar las operaciones del F8000 con la temporización de las señales de comunicación según el protocolo IRIG-B que se utiliza habitualmente en los sistemas de control de subestaciones. La sincronización de la temporización en pulsos por segundo (PPS) es compatible de forma predeterminada y existe el firmware F8053 para cumplir con la resolución de tiempo del Protocolo de Tiempo de Precisión (PTP) de 100 nanosegundos que utilizan los relojes Grandmaster de la red. Los dos puertos SFP de cobre y fibra seleccionables y los tres puertos RJ-45 ofrecen conectividad Ethernet para interconectarse directamente con relés convencionales basados en microprocesadores, dispositivos electrónicos inteligentes (IED) digitales, conmutadores de red u otros dispositivos computarizados de protección y control en redes de subestaciones.
Admite pruebas digitales
Ponerse al día con la norma IEC 61850 puede ser más fácil de decir que de hacer. La aplicación de la norma IEC 61850 en las nuevas subestaciones es mucho menos complicada que actualizar subestaciones que ya están en servicio. Las empresas industriales y de servicios públicos pueden tener dificultades a la hora de enfrentar los nuevos requisitos de prueba que presentan los sistemas de protección digital cuando sus programas de prueba existentes están diseñados en función de pruebas de relés convencionales.
El módulo de comando permite a las empresas disponer de un único instrumento de prueba con la flexibilidad necesaria para realizar pruebas digitales con simulaciones virtuales en los IED (utilizando Protection Suite), o pruebas con simulaciones analógicas en relés convencionales (utilizando Protection Suite o RTS). También es posible realizar simulaciones virtuales y convencionales en la misma secuencia de prueba (pruebas híbridas).
Las potentes operaciones virtuales de prueba y análisis de Protection Suite funcionan a través del módulo de comando, que puede aislar el control, los valores muestreados (a través del módulo F8870), GOOSE (a través del módulo F8860) y las redes PTP, y separar o superponer señales discretas según los parámetros configurados en el software.
Los conjuntos de características que ofrecen los instrumentos de prueba F8000 a través del módulo de comando ofrecen a las empresas lo mejor de ambos mundos. Pueden mantener los relés existentes e implementar las tecnologías de protección digital más recientes a partir de un equipo de prueba que proporciona todas las características y capacidades que son necesarias de cualquier manera.
Una estandarización que no le limita
Los simuladores de sistemas de potencia de la serie F8000 eliminan la necesidad de disponer de dispositivos de prueba adicionales para adaptar los distintos tipos de pruebas de relés gracias a los componentes compatibles con la red incorporados en el módulo de comando. Las empresas de servicios públicos e industriales pueden equipar a su personal de pruebas de relés con instrumentos F8000 de cualquier configuración y mantener una experiencia de usuario consistente en todos los equipos, que se pueden especializar en diferentes tipos de pruebas de protección.
El enfoque modular que Doble ha adoptado con la plataforma de instrumentos de la serie F8000 ofrece flexibilidad desde el principio con configuraciones que son adecuadas para diferentes propósitos, y en situaciones de pruebas cotidianas, sea que se necesiten simulaciones analógicas y/o digitales. Para el personal que prueba los relés, disponer de un único equipo de prueba con los voltamperios, la conectividad necesaria y las instalaciones para realizar pruebas virtuales puede ser una ventaja inmensa en el día a día.
Las pruebas de protección modernas no deben estar sujetas a los límites de los equipos de prueba. Compruebe la diferencia que pueden lograr los simuladores de sistemas de potencia de la serie F8000 en su programa de pruebas de protección.
